Questo sito si rivolge agli installatori professionisti e agli addetti alla risoluzione dei problemi e consente di accedere facilmente ai codici di allarme e alle schede tecniche dei prodotti Airwell.

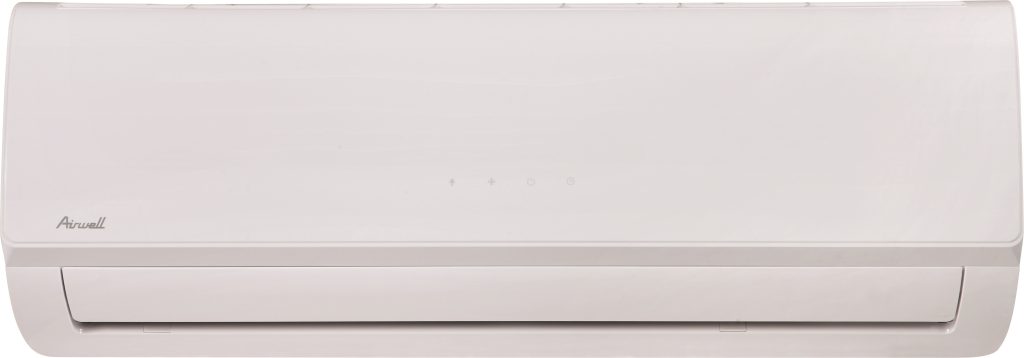

AWSI-HKD018-N11

7SP023077

Numero di lampeggi LED1
LED TimerON
Lettura del codice di allarmeConflitto di modalità di funzionamento (installazione con multisplit)
DisplaycF
Lettura del codice di allarmePreriscaldamento (modalità caldo)
DisplaydF
Lettura del codice di allarmeAntigelo
DisplayE0
Numero di lampeggi LED1
LED TimerOFF
Lettura del codice di allarmeEEPROM vuota o danneggiata
DisplayE1
Numero di lampeggi LED2
LED TimerOFF
Lettura del codice di allarmeNessuna comunicazione tra l'unità interna e l'unità esterna
DisplayE3
Numero di lampeggi LED3
LED TimerOFF
Lettura del codice di allarmeGuasto motore ventilatore interno
DisplayE4
Numero di lampeggi LED4
LED TimerOFF
Lettura del codice di allarmeSonda della temperatura ambiente interna T1 tagliata o in corto
DisplayE5
Numero di lampeggi LED5
LED TimerOFF
Lettura del codice di allarmeSonda di temperatura dello scambiatore di calore interno T2 tagliata o in corto
DisplayE7
Numero di lampeggi LED9
LED TimerOFF
Lettura del codice di allarmeNessuna comunicazione tra la scheda dell'unità interna e il display
DisplayEC
Numero di lampeggi LED7
LED TimerOFF
Lettura del codice di allarmeProblema con il circuito frigorifero (solo in modalità raffreddamento)
DisplayEC 07
Numero di lampeggi LED12
LED TimerOFF
Lettura del codice di allarmeNessun ritorno di tachimetria del motore del ventilatore sulla scheda dell'unità interna (solo motore DC)
DisplayEC 51
Numero di lampeggi LED5
LED TimerOFF
Lettura del codice di allarmeEEPROM vuota o danneggiata
DisplayEC 52
Numero di lampeggi LED5
LED TimerOFF
Lettura del codice di allarmeT3 sonda di temperatura dello scambiatore di calore esterno tagliata o in corto
DisplayEC 53
Numero di lampeggi LED5
LED TimerOFF
Lettura del codice di allarmeT4 Sonda temperatura ambiente esterna tagliata o in corto
DisplayEC 54
Numero di lampeggi LED5
LED TimerOFF
Lettura del codice di allarmeSonda di temperatura di scarico T5 tagliata o in corto
DisplayEC 56
Numero di lampeggi LED5
LED TimerOFF
Lettura del codice di allarmeSonda di temperatura di ritorno dello scambiatore di calore interno T2B tagliata o in corto (per installazione multisplit)
DisplayEH 00
Numero di lampeggi LED1
LED TimerOFF
Lettura del codice di allarmeEEPROM vuota o danneggiata
DisplayEH 02
Numero di lampeggi LED3
LED TimerOFF
Lettura del codice di allarmeProblema di motore ventilatore interno "AC zero crossing"
DisplayEH 03
Numero di lampeggi LED4
LED TimerOFF
Lettura del codice di allarmeNessun ritorno di tachimetria del motore del ventilatore sulla scheda dell'unità interna (solo motore DC)
DisplayEH 0b
Numero di lampeggi LED9
LED TimerOFF
Lettura del codice di allarmeNessuna comunicazione tra la scheda dell'unità interna e il display
DisplayEH 60
Numero di lampeggi LED6
LED TimerOFF
Lettura del codice di allarmeSonda della temperatura ambiente interna T1 tagliata o in corto
DisplayEH 61
Numero di lampeggi LED6
LED TimerOFF
Lettura del codice di allarmeSonda di temperatura dello scambiatore di calore interno T2 tagliata o in corto
DisplayEL 01
Numero di lampeggi LED2
LED TimerOFF
Lettura del codice di allarmeNessuna comunicazione tra l'unità interna e l'unità esterna
DisplayEL 0C
Numero di lampeggi LED8
LED TimerOFF
Lettura del codice di allarmeProblema con il circuito frigorifero (solo in modalità raffreddamento)
DisplayF0
Numero di lampeggi LED1
LED TimerON
Lettura del codice di allarmeProtezione da sovracorrente
DisplayF1
Numero di lampeggi LED2
LED TimerON
Lettura del codice di allarmeT4 Sonda temperatura ambiente esterna tagliata o in corto
DisplayF2
Numero di lampeggi LED3
LED TimerON
Lettura del codice di allarmeT3 sonda di temperatura dello scambiatore di calore esterno tagliata o in corto
DisplayF3
Numero di lampeggi LED4
LED TimerON
Lettura del codice di allarmeSonda di temperatura di scarico T5 tagliata o in corto
DisplayF4
Numero di lampeggi LED5
LED TimerON
Lettura del codice di allarmeEEPROM vuota o danneggiata
DisplayF5
Numero di lampeggi LED6
LED TimerON
Lettura del codice di allarmeNessun ritorno di tachimetria del motore del ventilatore sulla scheda dell'unità interna
DisplayF6
Numero di lampeggi LED7
LED TimerON
Lettura del codice di allarmeSonda di temperatura di ritorno dello scambiatore di calore interno T2B tagliata o in corto (per installazione multisplit)
DisplayFP
Lettura del codice di allarmeModalità protezione antigelo 8°C
DisplayON
Lettura del codice di allarmeAttivazione del Timer, del turbo, della modalità silenzio
DisplayP0
Numero di lampeggi LED1
LED TimerFLASH
Lettura del codice di allarmeScheda di alimentazione (IPM) o protezione da correnti eccessive
DisplayP1
Numero di lampeggi LED2
LED TimerFLASH
Lettura del codice di allarmeProtezione da sovratensione o sotto tensione
DisplayP2
Numero di lampeggi LED3
LED TimerFLASH
Lettura del codice di allarmeProtezione contro una temperature della scheda di potenza o del compressore troppo alta
DisplayP4
Numero di lampeggi LED5
LED TimerFLASH
Lettura del codice di allarmeErrore di azionamento del compressore dell'inverter
DisplayP5
Numero di lampeggi LED6
LED TimerFLASH
Lettura del codice di allarmeConflitto di modalità di funzionamento (installazione con multisplit)
DisplayP6
Numero di lampeggi LED7
LED TimerFLASH
Lettura del codice di allarmeProtezione bassa pressione
Displayp7
Lettura del codice di allarmeLa modalità AP è attiva ma non è installato alcun kit wifi
DisplayPC 00
Numero di lampeggi LED7
LED TimerFLASH
Lettura del codice di allarmeScheda di alimentazione (IPM) o protezione da correnti eccessive
DisplayPC 01
Numero di lampeggi LED2
LED TimerFLASH
Lettura del codice di allarmeProtezione da sovratensione o sotto tensione
DisplayPC 02
Numero di lampeggi LED3
LED TimerFLASH
Lettura del codice di allarmeProtezione contro una temperature della scheda di potenza o del compressore troppo alta
DisplayPC 03
Numero di lampeggi LED7
LED TimerFLASH
Lettura del codice di allarmeProblema bassa o alta pressione
DisplayPC 04
Numero di lampeggi LED5
LED TimerFLASH
Lettura del codice di allarmeProblema IPM compressore
DisplayPC 08
Numero di lampeggi LED1
LED TimerFLASH
Lettura del codice di allarmeProtezione da sovracorrente
DisplaySC
Lettura del codice di allarmePulizia Self Clean in corso
